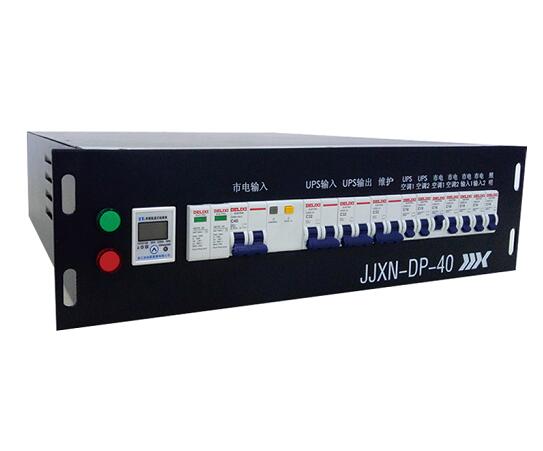

要特點
① 充足的帶載能力，模塊總輸入端可持續通過最高40A的電流，完全滿足單柜或者并柜負載使用；模塊還提供3路總共最大12.5A的12VDC輸出，為監控環境中的12V設備提供穩定電源。
② 豐富的接口，模塊提供1路UPS輸入、1路UPS輸出接口，滿足UPS使用場景，輸出端分為直接市電輸出和UPS輸出，為客戶提供更多選擇；UPS輸出端下并接3路PDU輸出，2路UPS空調輸出；同時輸出端并接2路市電輸出，2路市電空調輸出，1路照明輸出作為市電直供接口。
③ 用電參數檢測，模塊具備用電參數檢測功能，能夠實時檢測輸入，輸出端的電流，電壓，功率，實時檢測各路用電狀況。
④ 安全保障措施，模塊配備額定持續電壓385V、標稱放電電流20KA，符合GB18802.1標準的浪涌保護裝置，能夠有效防止浪涌或電壓不穩帶來的危險。
⑤ UPS維護功能，模塊具有UPS維護功能，能夠在不斷開供電的情況下安全切換至市電旁路，從而方便對UPS及蓄電池進行維護。
⑥ 通信功能，模塊具有RS485接口，標準Modbus工控協議，能夠將采集到的用電參數實時上傳，配合智能監控系統使用。
⑦ 能耗記錄，模塊搭載一塊智能電能表，持續記錄負載消耗電能，精準統計，完整記錄。
主要參數
輸入電壓范圍 | 220VAC±10% |
輸出交流電壓 | 220VAC |
輸出直流電壓 | 12VDC |
直流最大輸出電流 | 12.5A(3路總和) |
交流最大輸入電流 | 40A |
UPS最大輸入電流 | 32A |
UPS最大輸出電流 | 32A |
維護端最大電流 | 32A |
UPS空調1最大輸出電流 | 16A |
UPS空調2最大輸出電流 | 16A |
市電空調1最大輸出電流 | 16A |
市電空調2最大輸出電流 | 16A |
市電輸出1最大輸出電流 | 16A |
市電輸出2最大輸出電流 | 16A |
照明最大輸出電路 | 16A |
電量檢測精度 | 0.1kwh |
電流測量精度 | 0.1A |
電壓測量精度 | 0.1V |
通信接口 | RS-485 |
通信波特率 | 9600 |
初始通信地址 | 001 |
抗浪涌等級 | 3級 符合GB18802.1 |
電抗強度 | 1500V(除去浪涌保護之外) |
泄漏電流 | 245VAC/0.21mA |
外形尺寸 | 長485mm×深500mm×高135mm |
重量 | 13.8Kg |
